Трубчатые электронагреватели
Технические характеристики
ТЭН предназначены для преобразования электрической энергии в тепловую. Изделия применяются в качестве комплектующих в промышленных установках и бытовых нагревательных приборах. ТЭНы могут различаться материалом оболочки, диаметром, рабочей средой, мощностью и конфигурацией.
Установленный срок службы ТЭН для сред «О», «S», «L» — 10 000 часов, для сред «Р», «Z» — 5 000 часов.
Обозначения нагреваемой среды
| Нагреваемая среда | Характер нагрева | Удельная мощность, Вт/см2 |
Материал оболочки ТЭН | |
| Условное обозначение |
Описание | |||
| X | Вода, слабый раствор щелочей и кислот (рН от 5 до 9) |
Нагревание, кипячение с max t = 100C° на оболочке |
9,0 | Медь и латунь (с покрытием) |
| J | Вода, слабый раствор кислот (рН от 5 до 7) | Нагревание, кипячение с max t = 100C° на оболочке |
15,0 | Нержавеющая жаропрочная сталь |
| P | Вода, слабый раствор щелочей (рН от 7 до 9) | Нагревание, кипячение с max t = 100C° на оболочке |
15,0 | Углеродистая сталь |
| S | Воздух и прочие газы и смеси газов | Нагрев в спокойной газовой среде до рабочей t = 450C° на оболочке | 2,2 | Углеродистая сталь |
| T | Воздух и прочие газы и смеси газов | Нагрев в спокойной газовой среде до рабочей t = 450C° на оболочке | 5,0 | Нержавеющая жаропрочная сталь |
| O | Воздух и прочие газы и смеси газов | Нагрев в среде с движущимся воздухом со скор. 6 м/с, с t = 450C° на оболочке | 5,5 | Углеродистая сталь |
| K | Воздух и прочие газы и смеси газов | Нагрев в среде с движущимся воздухом со скор. 6 м/с, с t = 450C° на оболочке | 6,5 | Нержавеющая жаропрочная сталь |
| Z | Жиры и масла | Нагрев в ваннах и других емкостях | 3,0 | Углеродистая сталь |
| L | Литейные формы, пресс-формы | Нагрев до t = 450C° на оболочке | 5,0 | Углеродистая сталь |
Максимальная мощность электрических ТЭН

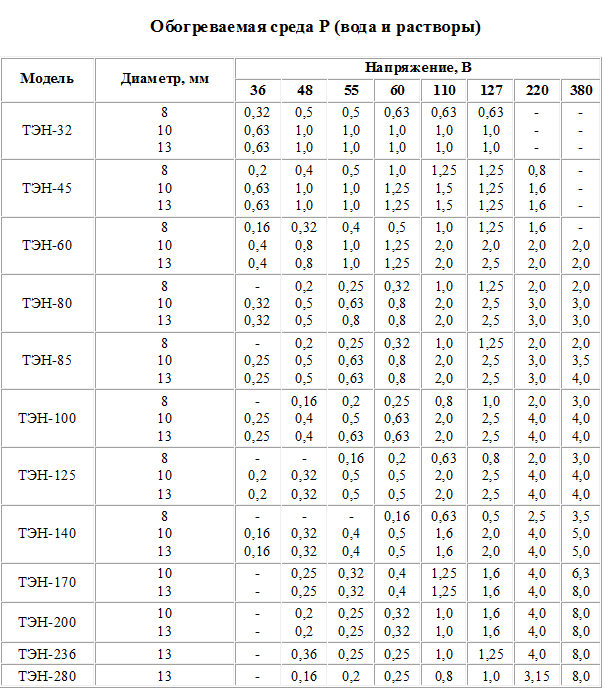

- Обогреваемая среда P (вода и растворы)
- Обогреваемая среда S (спокойный воздух)

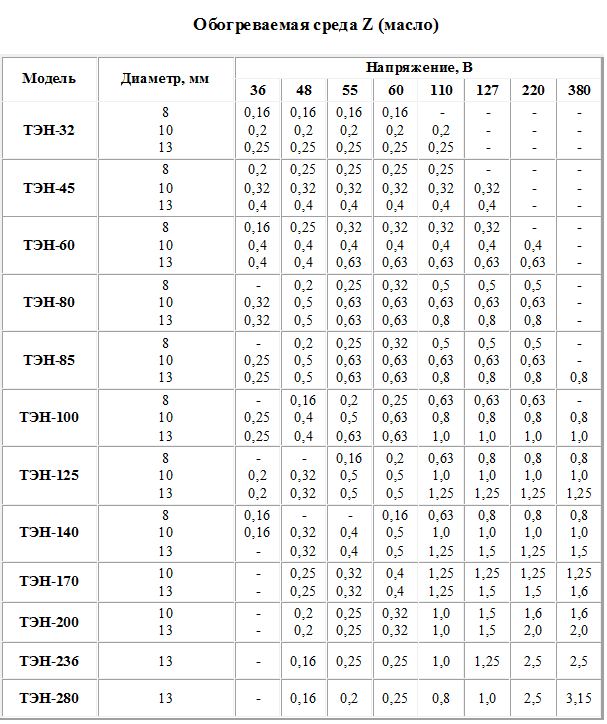

- Обогреваемая среда Z (масло)

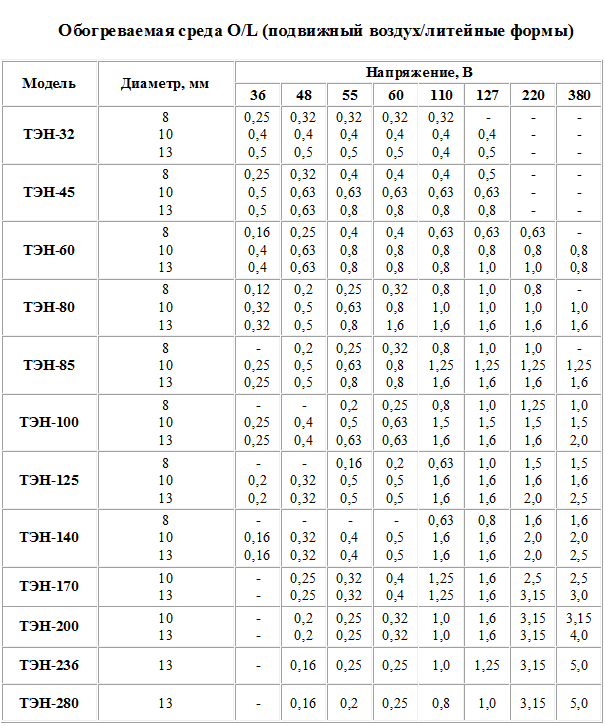

- Обогреваемая среда O/L (подвижный воздух/литейные формы)

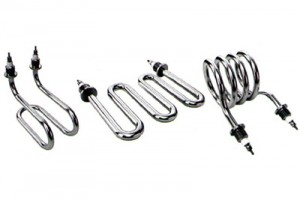

Типовые формы ТЭН
